Одностоечный пресс (С-образная конструкция) с пятью направляющими колоннами (85 т)
Серия HHC (механические прессы)
Прецизионный одностоечный пресс (С-образная конструкция) с пятью направляющими колоннами оснащён ходом 30-50 мм, обеспечивает скорость 200-600 ходов в минуту и высоту закрытия 305-365 мм. Пресс приводится в действие главным двигателем мощностью 18,5 кВт и предназначен для высокоточной штамповки, включая производство сердечников ротора и статора, клемм, выводных рамок, метизных компонентов и крышек для банок. Для формирования полноценной линии штамповки оборудование может комплектоваться подающим устройством, правильной машиной, разматывателем и рубителем отходов.
- Станина из высокопрочного чугуна проходит полное снятие внутренних напряжений, обеспечивая стабильность геометрии и стабильную точность, что особенно важно при непрерывном производстве.
- Дополнительные боковые направляющие колонны встроены в традиционную конструкцию ползуна, повышая устойчивость к эксцентриковым нагрузкам, снижая односторонний износ и обеспечивая работу с крупногабаритными штампами и длинными прогрессивными операциями.
- Оснащён гидравлической системой фиксации штампа и индикатором высоты для удобной регулировки и надёжной установки оснастки.
- Человеко-машинный интерфейс поддерживает цифровое управление параметрами и мониторинг неисправностей в реальном времени, обеспечивая простую и эффективную эксплуатацию.
- Предусмотрен электрический механизм регулировки высоты штампа с индикатором, позволяющий выполнять настройку точно и удобно.

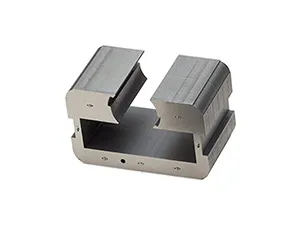

Штамповка пластин ротора и статора

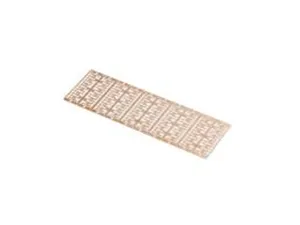

Штамповка выводных рамок

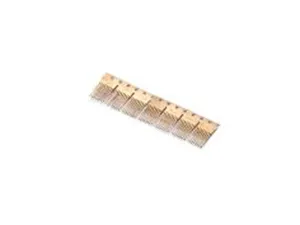

Штамповка микросхем
Формовка ротора и статора

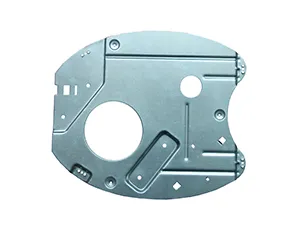

Штамповка метизных изделий

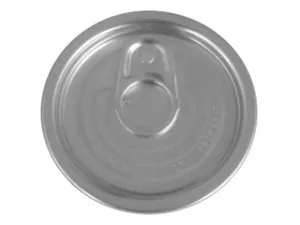

Штамповка крышек банок

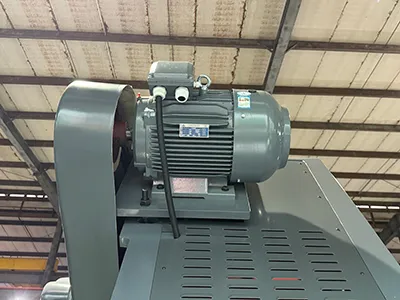

Двигатель

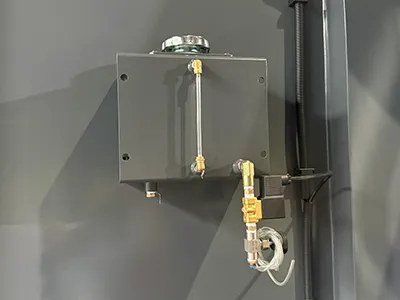

Бак смазочного масла

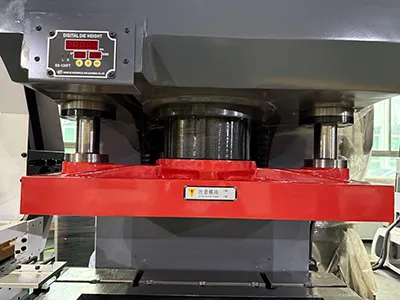

Ползун

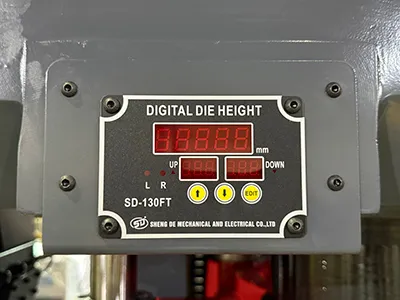

Индикатор высоты закрытия / дисплей угла поворота пресса

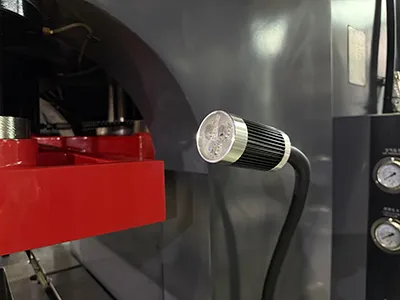

Рабочее освещение

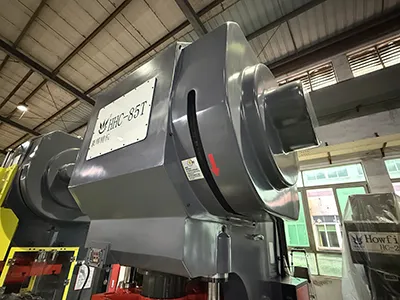

Приводная система

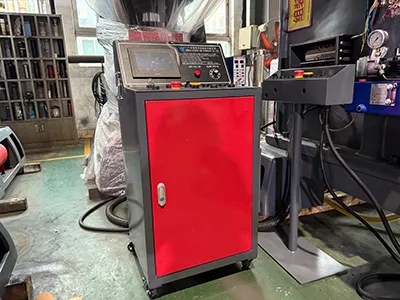

Электрошкаф

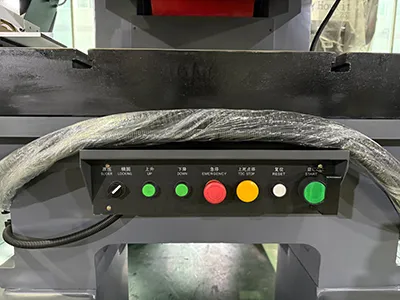

Кнопки управления

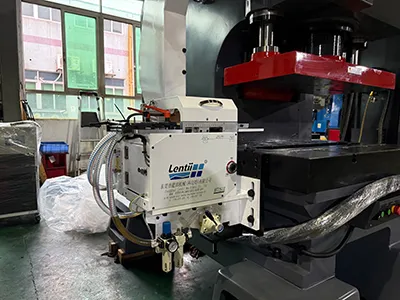

Подающее устройство

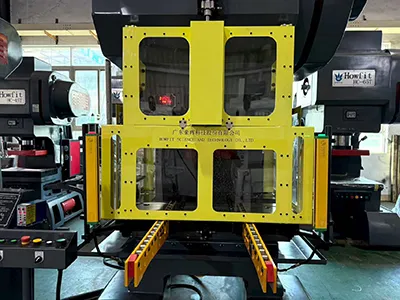

Пневматическая защитная дверь / защитная световая завеса / консоль штампа (опционально)

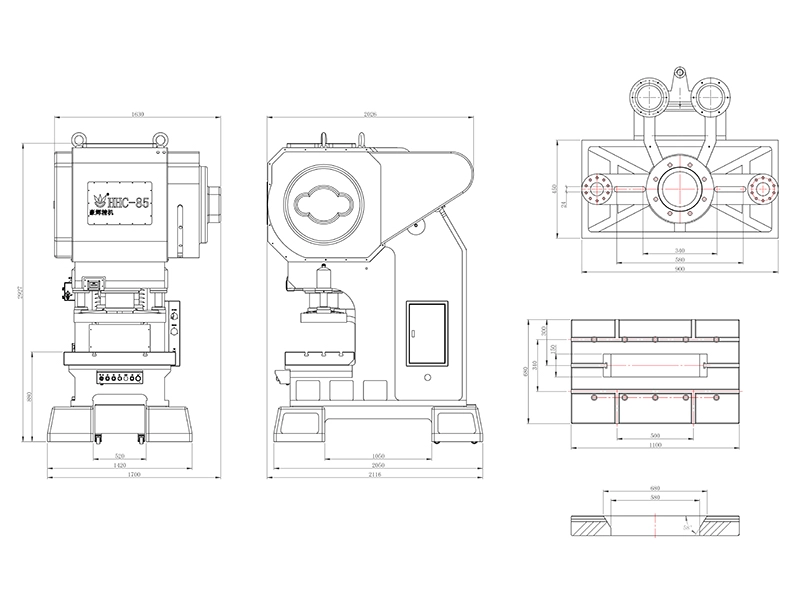

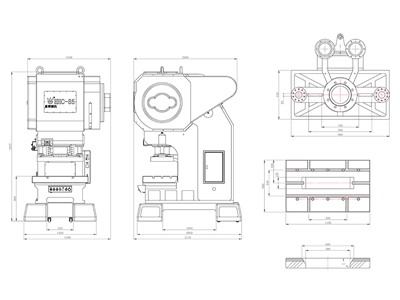

Габаритные размеры
Технические характеристики
| Усилие пресса (кН) | 850 | ||
| Ход (мм) | 30 | 40 | 50 |
| Скорость хода (с/мин) | 200-600 | 200-550 | 200-500 |
| Высота закрытия (мм) | 315-365 | 310-360 | 305-355 |
| Регулировка ползуна (мм) | 50 | ||
| Размер стола (плита) (мм) | 110×680×130 | ||
| Площадь ползуна (мм) | 900×450 | ||
| Размер окна сброса отходов (мм) | 150×820 | ||
| Главный двигатель (кВт) | 18.5×4P | ||
| Масса машины (т) | 14 | ||

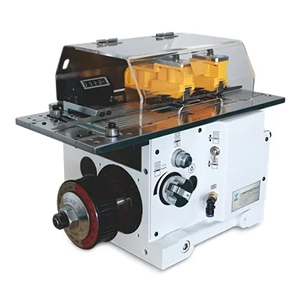

Обеспечивает непрерывную подачу рулонного металла в пресс для высокоскоростной штамповки с заданным шагом

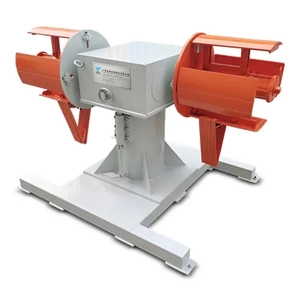

Используется для размотки и намотки металлической ленты в процессе производства

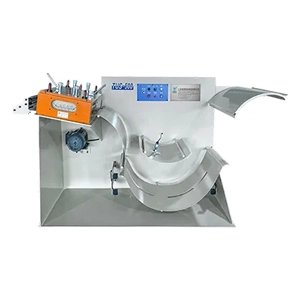

Выравнивает металлические листы с помощью верхних и нижних роликов, обеспечивая ровную и стабильную подачу материала

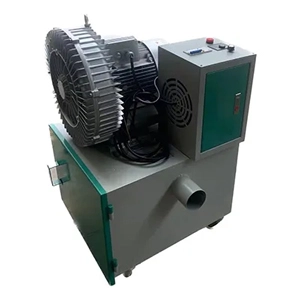

Собирает и удаляет отходы, образующиеся в процессе штамповки, поддерживая чистоту и эффективность производственной зоны

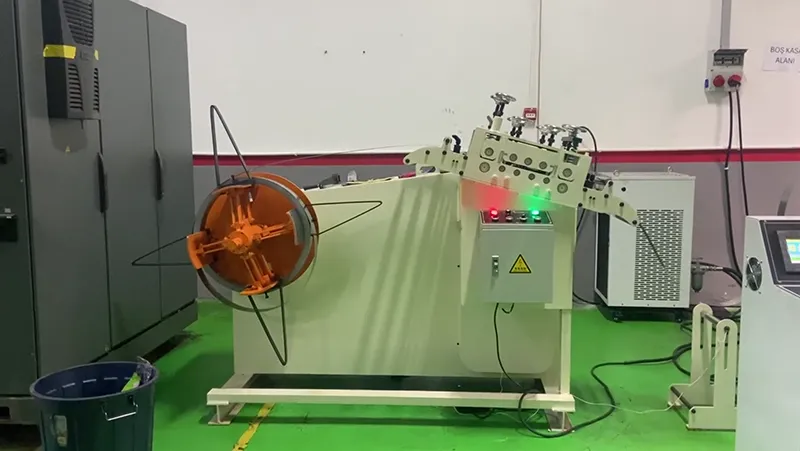

Турецкий заказчик, являющийся поставщиком Toyota, приобрёл наш пресс HHC-85T в 2023 году для производства автомобильных компонентов, таких как клипсы для крепления номерных знаков. Клиент высоко оценил производительность и надёжность оборудования, а затем привёл ещё трёх заказчиков и сопровождал нашу команду продаж при выездных визитах на предприятия, что позволило сформировать прочное и долгосрочное партнёрство.

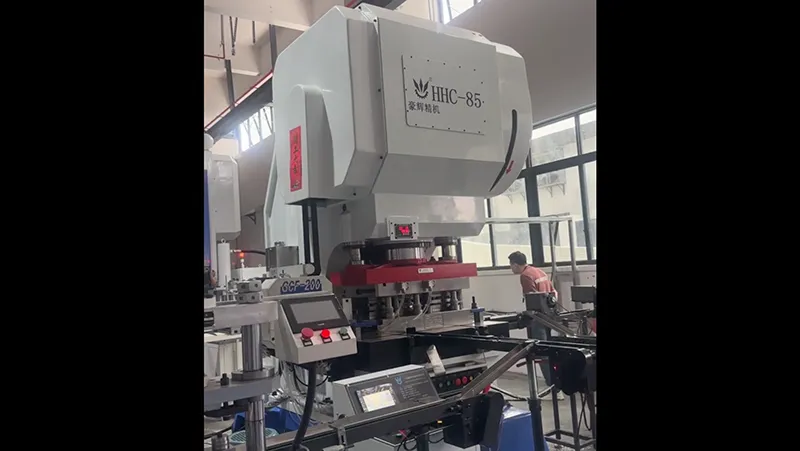

Заказчик в Китае приобрёл пресс HHC-85T для штамповки сердечников ротора и статора малых электродвигателей. С момента установки в 2019 году пресс работает стабильно и без сбоев. Клиент регулярно проводит техническое обслуживание совместно с нашей командой и отмечает устойчивую производственную стабильность и отличное рабочее состояние оборудования.
