Двухстоечный пресс с 5 направляющими колоннами (30–45 т)
Механические прессы серии DHS
Двухстоечный пресс оснащён интегрированной портальной рамой, где направляющие колонны и ползун выполнены как единый, точно выверенный узел. Такая конструкция снижает риск ошибок при сборке, обеспечивает более плавный ход ползуна, лучшую параллельность и стабильную точность при высокоскоростной штамповке. При усилии 30–45 т, ходе 20–30 мм и скорости до 200–800 ходов/мин пресс подходит для штамповки выводных рамок, формовки металлических кнопок, а также для прецизионного производства роторов и статоров.
- Цельная двухстоечная рама обеспечивает более высокую стабильность и жёсткость по сравнению с традиционными прессами C-образной рамы.
- Повышает точность движения ползуна и сохраняет точность в долгосрочной перспективе.
- Внутренняя конструкция трубопроводов без масляных шлангов предотвращает разрывы магистралей и увеличивает срок службы оборудования.
- Новая конструкция масляных уплотнений эффективно предотвращает утечки, обеспечивая более чистую и надёжную работу.

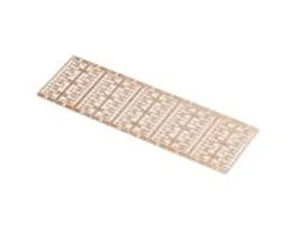

Штамповка выводных рамок

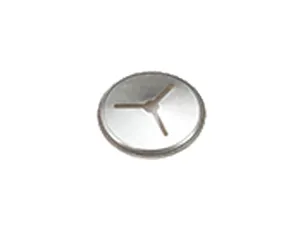

Формовка металлических кнопок
Штамповка микросхем

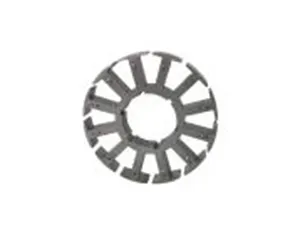

Штамповка пластин ротора и статора

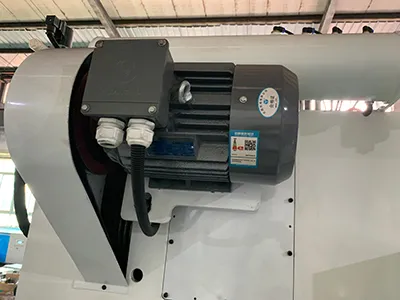

Привод двигателя

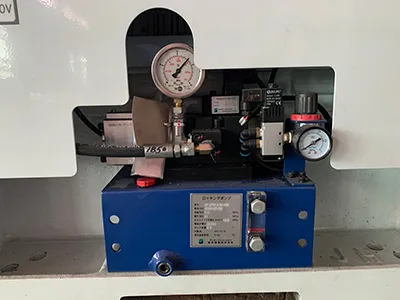

Блокировочный насос

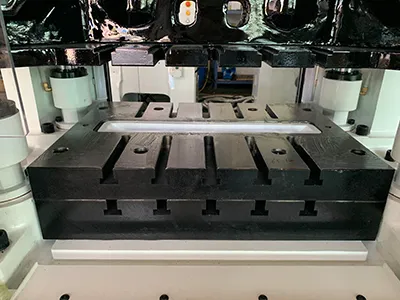

Рабочий стол

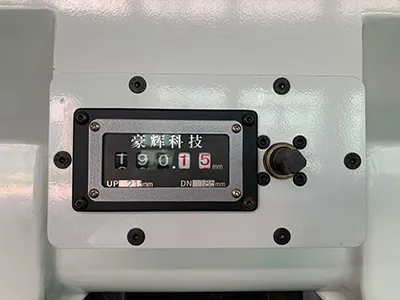

Индикатор высоты штампа

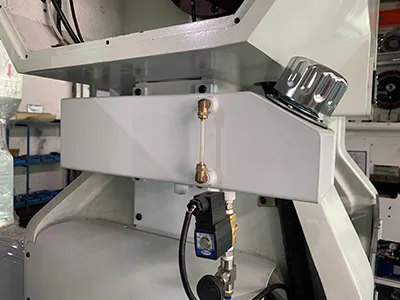

Бак смазки материала

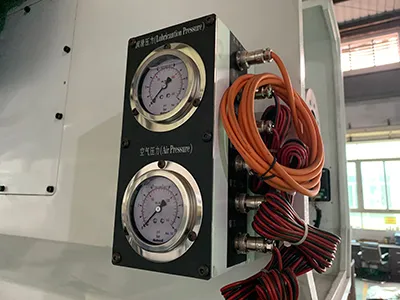

Пневматический и гидравлический манометр

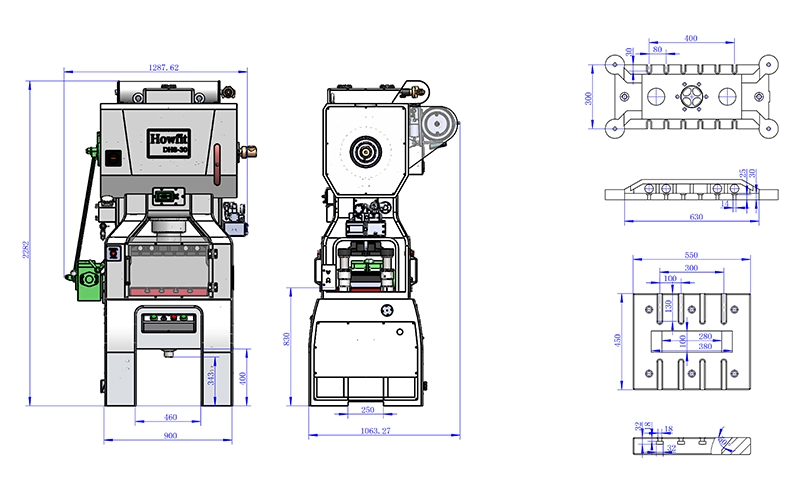

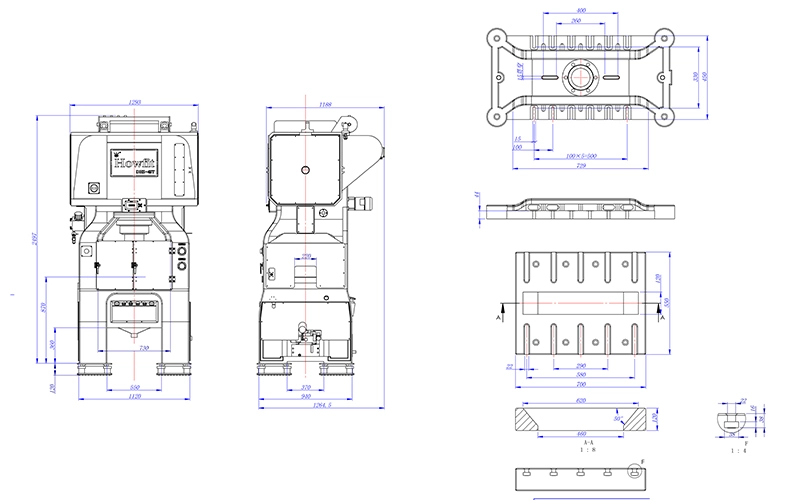

Габаритные размеры
Технические характеристики
| Усилие пресса (т) | 30 | ||
| Ход (мм) | 20 | 25 | 30 |
| Скорость (ход/мин) | 200-800 | 200-700 | 200-650 |
| Высота закрытия (мм) | 185-215 | 183-213 | 180-210 |
| Регулировка ползуна (мм) | 30 | ||
| Размер стола (плита) (мм) | 550×450×80 | ||
| Площадь ползуна (мм) | 600×360 | ||
| Размер окна сброса отходов (мм) | 100×480 | ||
| Главный двигатель (кВт) | 3.7 | ||
| Масса машины (кг) | 3600 | ||

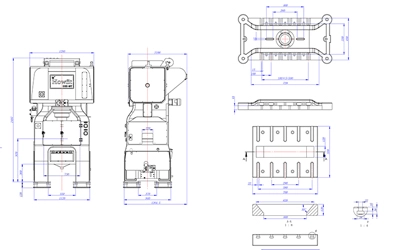

Габаритные размеры
Технические характеристики
| Усилие пресса (т) | 45 | ||
| Ход (мм) | 20 | 30 | 40 |
| Скорость (ход/мин) | 200-700 | 200-600 | 200-500 |
| Высота закрытия (мм) | 215-245 | 210-240 | 205-235 |
| Регулировка ползуна (мм) | 30 | ||
| Размер стола (плита) (мм) | 700×550×120 | ||
| Площадь ползуна (мм) | 720×450 | ||
| Размер окна сброса отходов (мм) | 120×620 | ||
| Главный двигатель (кВт) | 5.5 | ||
| Масса машины (кг) | 5600 | ||

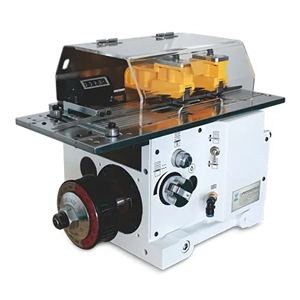

Непрерывно подаёт рулонный металл в пресс или на оборудование для обработки точными шагами во время штамповки

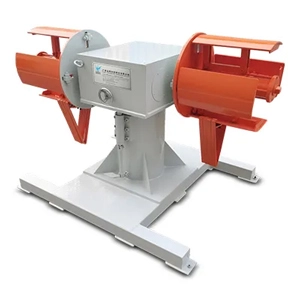

Используется для размотки и намотки листового металла или рулонного материала, обеспечивая стабильную и непрерывную подачу

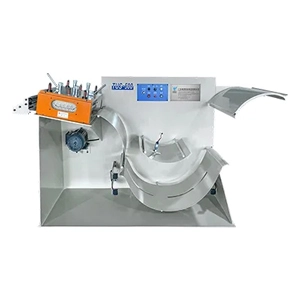

Выравнивает неровный листовой или ленточный материал верхними и нижними роликами, обеспечивая требуемую плоскостность для точной штамповки

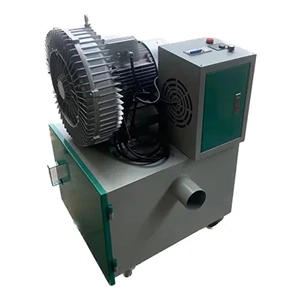

Собирает и удаляет отходы, образующиеся при штамповке, чтобы производственная линия оставалась чистой и эффективной
Турецкий клиент, поставляющий продукцию для Toyota и Honda, использует двухстоечный пресс HOWFIT DHS-45T для штамповки автомобильных разъёмов. В 2024 году предприятие приобрело две установки и осталось довольным их работой. После этого в линию добавили один пресс MDH-30T и планируют дальнейшее расширение за счёт моделей усилием свыше 100 т.
