Двухстоечный пресс с 3 направляющими колоннами (400 т)
Механические прессы серии DDH
Высокоскоростной пресс для штамповки металла использует систему направления ползуна с 3 направляющими колоннами и 8-сторонним роликовым направлением, обеспечивая высокую грузоподъёмность и точное выравнивание. Он сохраняет долгосрочную стабильность и точность даже при эксцентриковой нагрузке. Сверхширокий рабочий стол (3700×1200 мм) подходит для сложных и крупногабаритных задач штамповки. При высоте закрытия 500-560 мм, ходе 40 мм, усилии 4000 кН и скорости 80-200 ходов в минуту оборудование рассчитано на тяжёлые высокоточные операции формовки металла.
- Сверхширокий рабочий стол: стол шириной 3700 мм подходит для работы со сложными и крупными деталями, обеспечивая гибкую настройку под многопроцессные операции.
- Стабильная повторяемость нижней мёртвой точки: сохраняет точность положения нижней мёртвой точки, снижая износ штампа и отклонения размеров изделий, а также увеличивая срок службы штампа.
- Минимизация теплового смещения: передовая технология термоконтроля, разработанная на базе малых высокоскоростных прессов, снижает деформации из-за нагрева и обеспечивает точность продукции.
- Высокоточное 8-стороннее направление ползуна: 8-сторонняя роликовая система направления обеспечивает высокую несущую способность и лучшую устойчивость к эксцентриковым нагрузкам. Удлинённая направляющая конструкция также упрощает обслуживание в долгосрочной перспективе.
Штамповка и формовка пластин ротора и статора
Штамповка и формовка пластин ротора и статора
Штамповка и формовка метизных компонентов

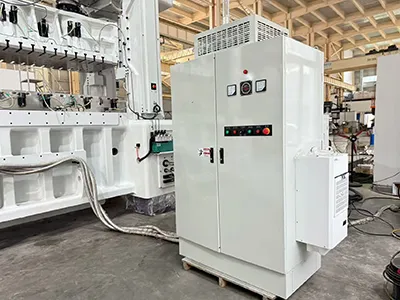

Двигатель

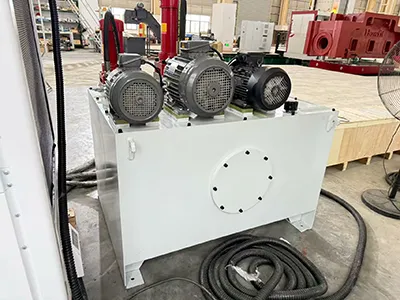

Гидравлический насос смазки

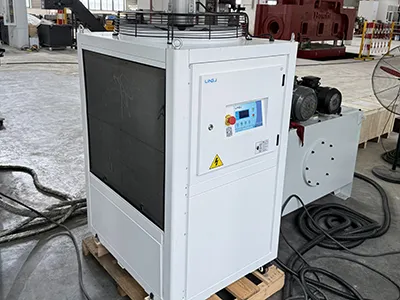

Масляный чиллер

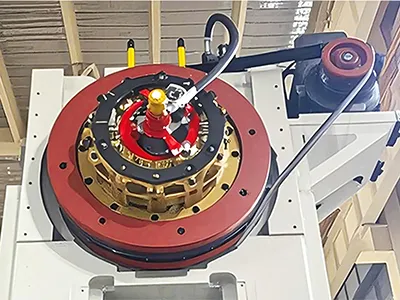

Муфта

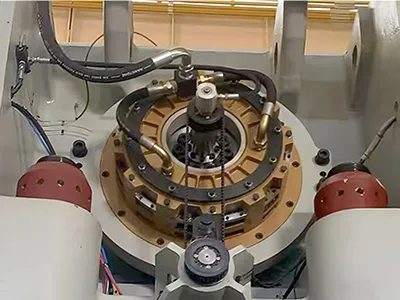

Тормоз

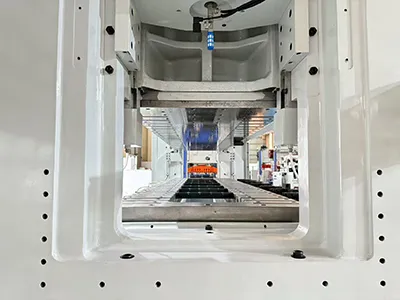

Вход подачи

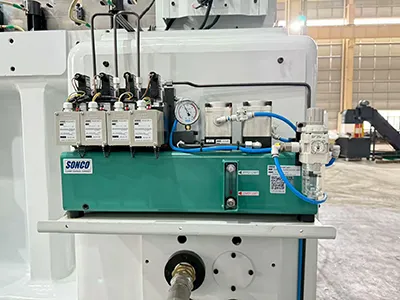

Блокировочный насос

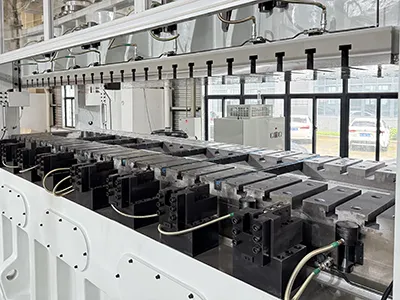

Рабочий стол

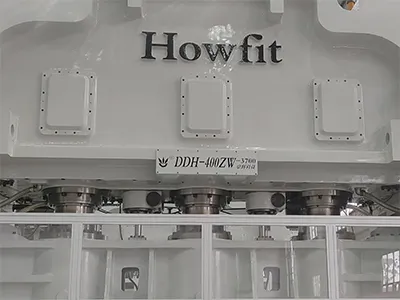

3 направляющие колонны

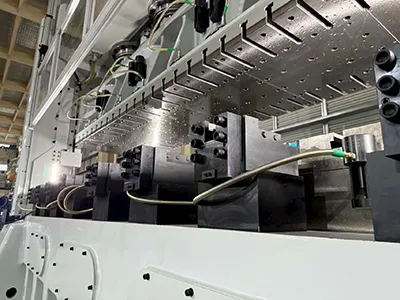

Кронштейн ползуна / рычаг крепления штампа

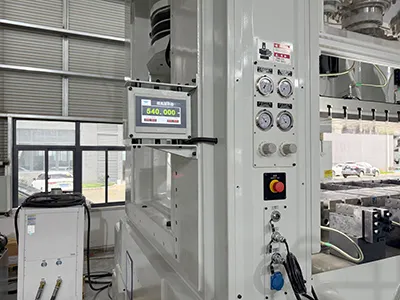

Индикатор высоты штампа / манометр гидравлического давления / манометр давления воздуха

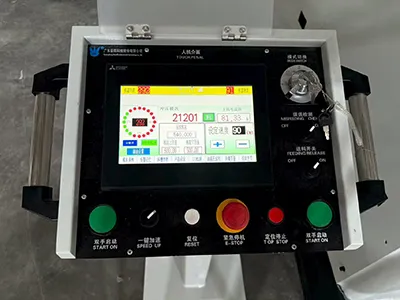

Панель управления

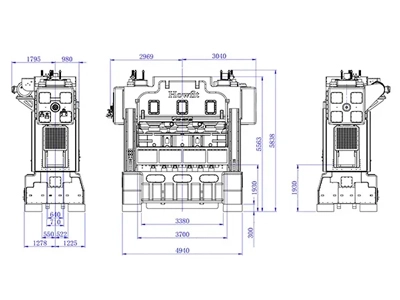

Габаритные размеры
Технические характеристики
| Усилие пресса (кН) | 4000 |
| Ход (мм) | 40 |
| Скорость (ход/мин) | 80-200 |
| Высота закрытия (мм) | 500-560 |
| Размер стола (плита) (мм) | 3700×1200 |
| Площадь ползуна (мм) | 3700×1000 |
| Регулировка ползуна (мм) | 60 |
| Размер окна сброса отходов (мм) | 2700×400 |
| Двигатель (кВт) | 90×6P |

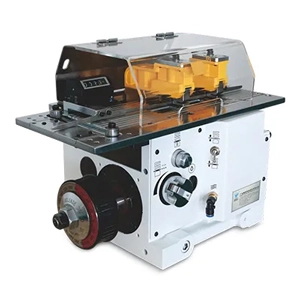

Непрерывно подаёт рулонный металл в пресс пошагово, обеспечивая бесперебойное производство

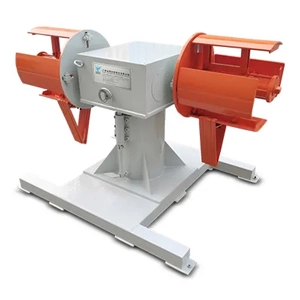

Используется для размотки и намотки рулонного металла до и после обработки

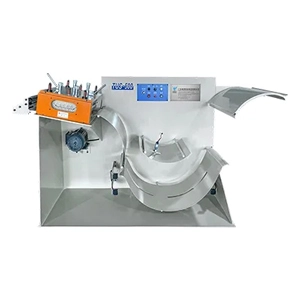

Выравнивает неровные металлические листы, пропуская их через верхние и нижние ролики для достижения равномерной точности поверхности

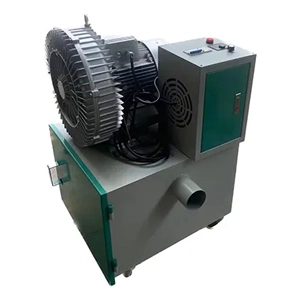

Собирает и режет отходы, образующиеся в процессе штамповки, чтобы поддерживать чистоту и эффективность производственной зоны

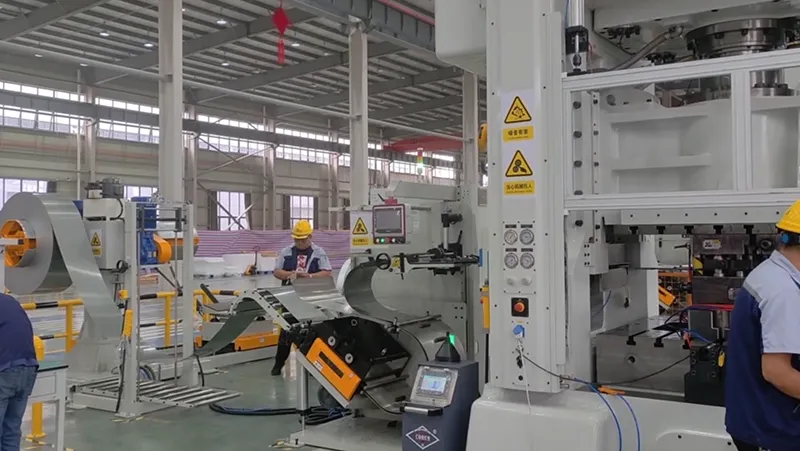

Клиент из провинции Цзянсу (Китай) специализируется на производстве двигателей для новой энергетики. Ранее компания использовала импортное японское оборудование для штамповки металла, но после нескольких раундов переговоров и технической оценки выбрала наше решение. Сейчас на их производстве работают три механических пресса с рабочим столом 3700 мм, эффективно поддерживая развитие отрасли электромобилей.
