Двухстоечный пресс с 4 направляющими колоннами (550 т)
Механические прессы серии DDH
Высокоскоростной пресс выполнен на базе центральной конструкции с 4 направляющими колоннами и оснащён системой направления ползуна с 8-сторонним роликовым направлением, обеспечивая высокую грузоподъёмность, точное выравнивание и долгосрочную стабильность даже при эксцентриковых нагрузках. Сверхширокий рабочий стол (4200×1300 мм), а также высота закрытия 500-600 мм, ход 50 мм, усилие 5500 кН и скорость 80-200 ходов в минуту делают его оптимальным решением для сложных задач высокоточной штамповки.
- Сверхширокий рабочий стол: стол шириной 4200 мм подходит для крупногабаритных штампов и поддерживает сложные процессы штамповки.
- Стабильная повторяемость нижней мёртвой точки: снижает износ штампа и сохраняет точность изделий, обеспечивая стабильную точность и увеличенный ресурс штампа.
- Минимизация теплового смещения: передовая технология термоконтроля, изначально применявшаяся в малых высокоскоростных прессах, эффективно снижает тепловые деформации и повышает точность при непрерывной работе.
- Высокоточная система 8-стороннего роликового направления ползуна: удлинённая роликовая направляющая конструкция обеспечивает высокую несущую способность, снижает отклонения при эксцентриковой нагрузке и упрощает обслуживание, обеспечивая долгосрочную надёжность.

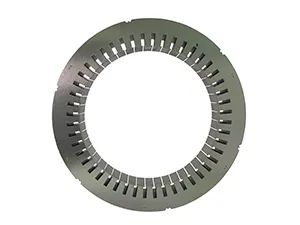

Штамповка пластин ротора и статора

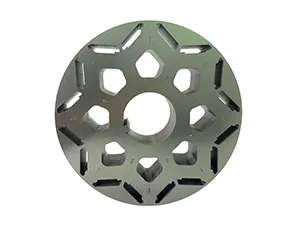

Штамповка пластин ротора и статора

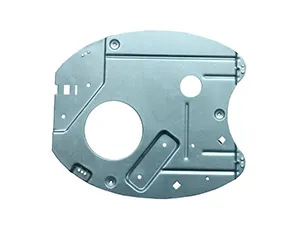

Штамповка метизных изделий

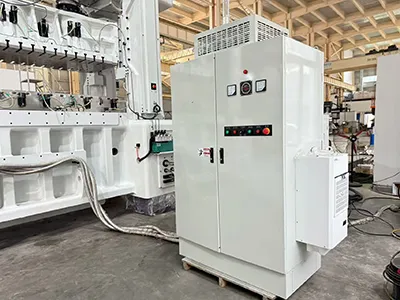

Двигатель

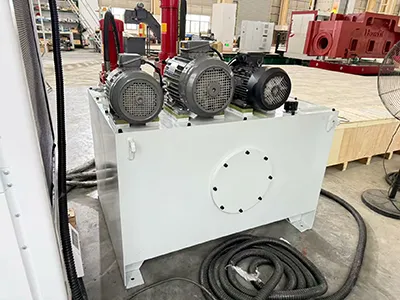

Гидравлический насос смазки

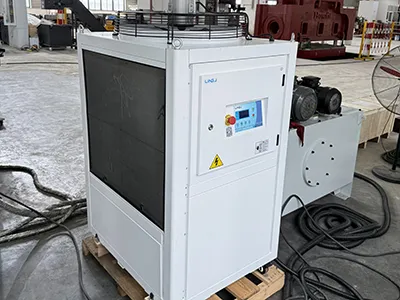

Масляный чиллер

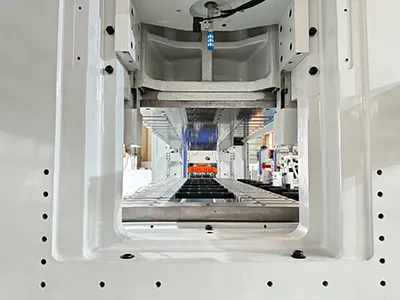

Вход подачи

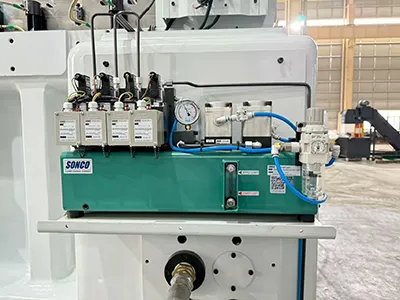

Блокировочный насос

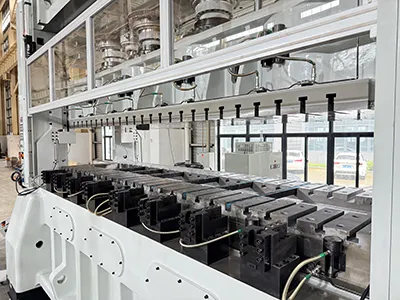

Рабочий стол

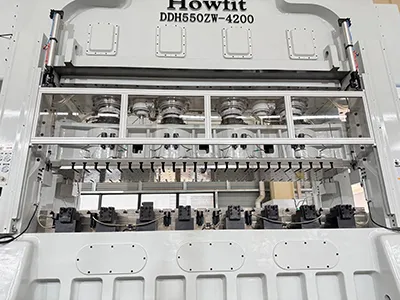

Центральная направляющая колонна и ползун

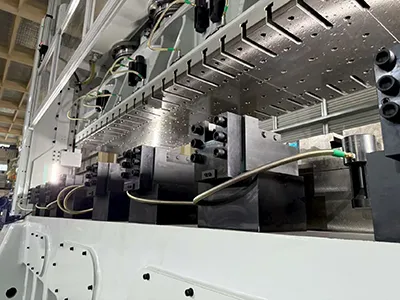

Кронштейн ползуна / рычаг крепления штампа

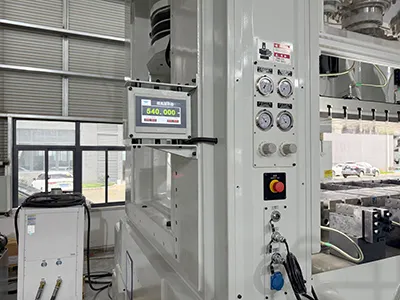

Индикатор высоты штампа / манометр гидравлического давления / манометр давления воздуха

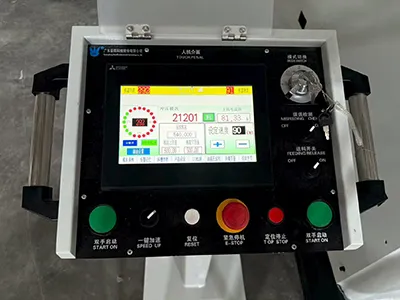

Панель управления

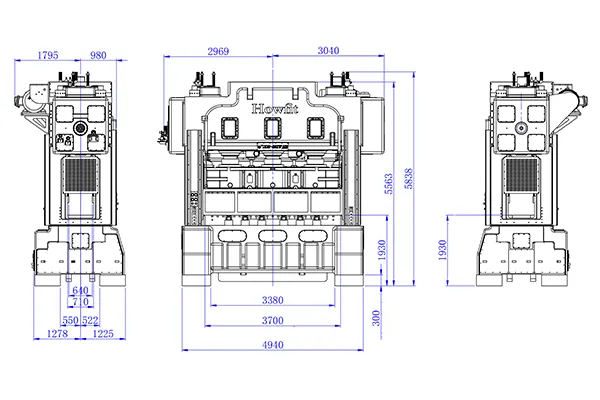

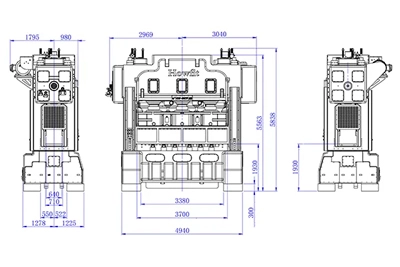

Габаритные размеры
Технические характеристики
| Усилие пресса (кН) | 5500 |
| Ход (мм) | 50 |
| Точка номинального усилия (мм) | 3.2 |
| Скорость (ход/мин) | 80-200 |
| Высота закрытия (мм) | 500-600 (толщина подкладки ползуна 40 мм) |
| Размер стола (плита) (мм) | 4200×1300 |
| Площадь ползуна (мм) | 4200×1000 |
| Регулировка ползуна (мм) | 100 |
| Размер окна сброса отходов (мм) | 3800×500 |
| Боковое окно станины (мм) | 740 |
| Грузоподъёмность подъёма верхнего штампа (кг) | 4000 |
| Главный двигатель (кВт) | 45×6P, 2 шт. (двойной привод слева и справа) |
| Высота линии подачи (мм) | 350±50 (требуется предварительное подтверждение) |

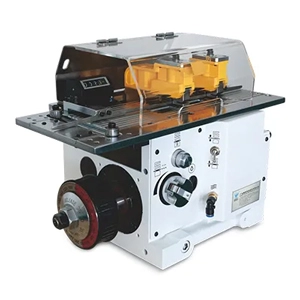

Непрерывно подаёт рулонный металл в пресс с пошаговым управлением, обеспечивая стабильную и бесперебойную штамповку

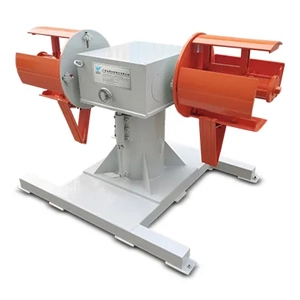

Выполняет размотку и намотку рулонных листовых материалов, обеспечивая плавную подачу материала во время штамповки
Выравнивает металлические листы верхними и нижними роликами, улучшая равномерность и обеспечивая точную подачу для последующих операций штамповки

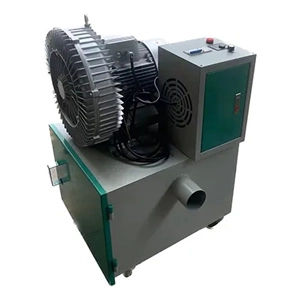

Собирает и рубит отходы, образующиеся при штамповке, поддерживая чистую и эффективную рабочую среду
